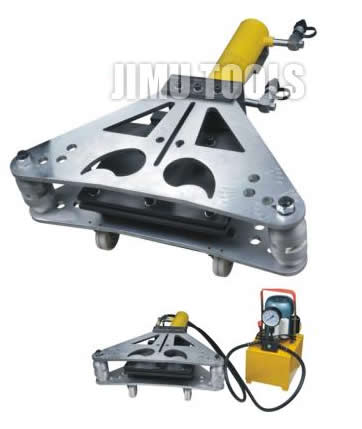

CB-125AD型立式弯排机是一种立弯铜铝母线的专用机具，它能将铜、铝母线从其水平平面内弯曲0°～90°，时间只需要几分钟，本机配有刻度盘，便于控制弯曲角度，采用铰链式花板，开合便利，操作方便，并备有多种摸板，采用快换式顶模结构，方便快捷，弯曲半径符合国家电力公司标准：R=排宽×系数（2-2.5）。
一、结 构

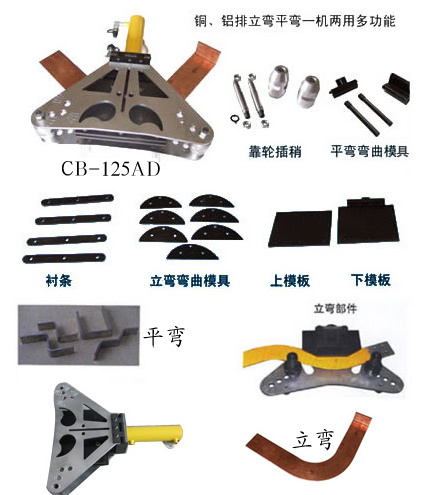

由手动泵（电动泵）(16)，，快速接头(2)， 工作缸(1)，方档块(3) ，上花板(4)，下花板(5)，辊柱(6)，R模板(7)，夹板模头(8)，直角模头(9)，联杆板(10)，销子 (11)，小车(12)，高压输油管(13)等组成。
见附草图：
二、用 途
弯排机主要适用于供电局，变电所以及广大电力行按装电
力线路的铝排或铜排的弯制和修理。
三、性能特点：(技术参数)
1.最大工作压力：630Mpa 2.最大行程:200mm.
3.弯排范围:铜铝排宽度40.50.60.80.100.120mm.厚度:4mm-12mm之间.
4弯曲角度:D>90度 任意角 5.弯曲半径:R=排宽X2.5
6.用油品种16#液压油 7.油量:600毫升
8.总重量:82公斤 9.弯曲参数如表所列:
|
铜排厚度mm
|
铜排宽度mm
|
组件弯曲模具
|
弯曲角度
|
弯曲R 内孤mm
|
|
06
|
40，50，60
|
1
|
90
|
110
|
|
08
|
80
|
1
|
90
|
140
|
|
10
|
80
|
1
|
90
|
140
|
|
08
|
100
|
1
|
90
|
160
|
|
10
|
100
|
1
|
90
|
160
|
|
10
|
125
|
1
|
90
|
160
|
|
12．5
|
125
|
1
|
90
|
160
|
