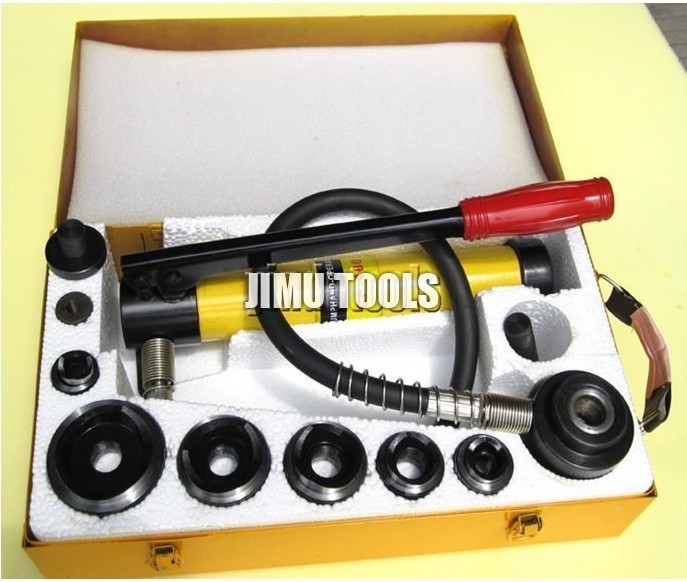

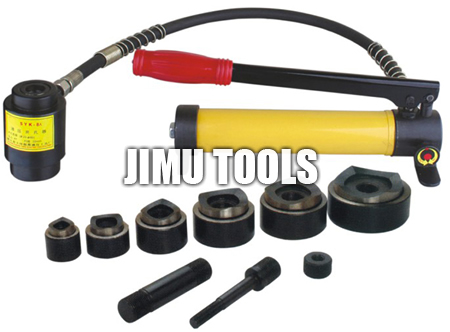

编号:SYK-8A 液压开孔器

名称:液压开孔器
最大开孔力:8T
工作行程: 25mm
开孔模具配A组模具:Φ16mm,Φ20mm,Φ26mm,Φ32mm,Φ39mm,Φ51mm

产品简介
·操作容易,携带方便。
·适用于已烤漆的配电柜、开关箱、板金整体。
·产品可灵活更换模具,穿孔完毕不会损坏表面。
·可依客户需求订做其它规格的模具。
产品用途
本产品是一种能在3.2mm以下的金属板 上开孔的先进手动液压工具,能够起到一般冲压设备所不能 达到的开孔作用。其操作简便、省力、速度快、加工面平整 光洁,也不受场地,位置限制均可使用,安全可靠。液压开 孔器结构轻巧、美观、易携带、可供冶金、石油、化工、电 子、电器、船舶、机械等行业安装维修电线管道、指示灯、 仪表开关等的开孔,更适用于已成型的仪表面板底板,开关 箱分线电器盒的壁面开孔之用。
使用说明
·待开孔工件在开孔前,先用手电钻打一个11.5mm的引导孔。
·将活塞拉杆,旋进活塞缸的螺孔中,然后将垫圈套进活塞 拉杆再套进凹模。再将活塞拉杆伸进工件的引导孔,最后 拧进凸模使凸模的刀口和加工面紧密结合,凸模、工件、 凹模三者可靠固定。
·按顺时针方向关住回油阀,然后反复按揿加力手柄,使活 塞泵开始工作,油压上升,凹凸模之间剪切力增加,模具 在工件上剪孔,直到剪通为止。剪通后应立即停止按揿加 力手柄。
·按逆时针方向松开回油阀,使油压全部卸载。
经过上述操作步骤就完成了一个完整的开孔操作程序。
·拧下凸模,清除凹模中废板,插干净模具。
